Самостоятельное изготовление подъемно поворотных ворот

Подъемно поворотные ворота удобны в эксплуатации. Это технологичное решение, которое улучшит внешние характеристики гаража. Когда конструкция открыта, она выполняет еще и функцию козырька, что происходит при переходе из вертикального в горизонтальное положение. Но подобные механизмы предлагаются по более высокой стоимости, чем, например, классический вариант (распашные ворота).

Конструкционные особенности

Не все подъемные конструкции функционируют по единому принципу. Для сравнения секционные аналоги также поднимаются, но при этом движутся по Г-образным направляющим, принимая такую же форму, что позволяет экономить пространство внутри помещения.

Подъемно поворотные ворота работают несколько иначе. Чтобы избежать неприятных сюрпризов (недостаточно места для разворота конструкции и пр.), следует более подробно изучить их строение и принцип действия до того, как делать покупку.

Положительные и отрицательные свойства

Одним из плюсов, которые выделяют данный механизм из ряда аналогов, является технологичность, что позволяет обустроить объект в соответствии с веяниями современного времени.

Другие положительные качества:

  • Конструкция оснащена цельным полотном, данное решение повышает уровень надежности и продлевает период эксплуатации;
  • В открытом положении подъемно поворотные ворота не скрадывают свободное пространство;
  • Благодаря тому, что подвижная секция состоит из цельного полотна, она может быть декорирована по собственному усмотрению;
  • При желании конструкция оснащается слоем утеплителя, что дополнительно будет способствовать снижению теплопотерь на объекте.

Так же, как и секционные аналоги, подъемно поворотные гаражные ворота могут управляться вручную или для этой цели используется узел автоматики. К минусам можно отнести необходимость освобождения пространства рядом с проемом, чтобы ничто не мешало перемещению подвижной секции.

А дополнительно механизм таких ворот способствует уменьшению высоты проема. Если же повредить часть полотна, то не будет возможности отремонтировать его по причине того, что секция цельная. С такой точки зрения секционные аналоги превосходят подъемно поворотные конструкции.

Нюансы устройства

Основные узлы: механизм, обеспечивающий перемещение полотна; створка на каркасе; узел управления, который отличается по строению в зависимости от типа системы. Например, основной элемент автоматики – привод, дополнительно к которому устанавливается направляющая шина.

В закрытом положении секция располагается на стойках, ее подъем обеспечивает рычаг, а закрывается конструкция посредством возвратных пружин. Переход полотна в горизонтальное положение осуществляется посредством роликов.

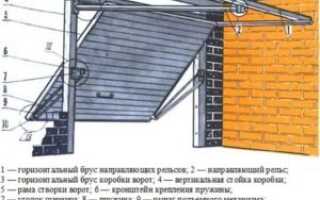

Схематично такие ворота выглядят следующим образом:

Схема подьемных ворот для гаража

Механизм, который обеспечивает разворот полотна, может быть двух видов: шарнирно-рычажковый; на противовесах. Первый из вариантов более популярен, так как отличается надежностью и простотой эксплуатации. А механизм на противовесах принято использовать для более массивных конструкций.

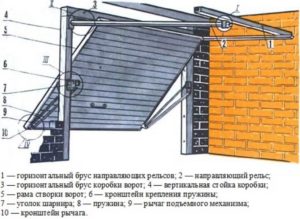

 все элементы крепления для установки ворот

На чертеже показаны все элементы крепления для установки ворот

Что потребуется для работы

Чтобы собрать ворота, используют следующие элементы: прут из стали; кронштейны; металлические штыри; деревянные бруски. Также подготавливают уголки, они будут служить основой для рамы и отдельно для направляющих. Нужно приобрести уплотнитель, возвратные пружины.

Полотно секции обычно собирают из сэндвич-панелей, а также его можно сделать из дерева и металла. Если необходимо, створка утепляется. Если ворота будут управляться в автоматическом режиме, нужно приобрести еще и привод.

Инструменты:

  • Cварочный аппарат;
  • Болгарка;
  • Набор гаечных ключей, отверток;
  • Электродрель, комплект сверл для работы по металлу;
  • Молоток;
  • Строительный уровень.

Разметка материала и деталей производится с помощью рулетки и карандаша.

Процесс установки

Поворотные ворота своими руками сначала собирают, а затем уже монтируют, придерживаясь следующей последовательности: готовится рама, крепятся ролики, создается самостоятельно или подбирается уже готовое полотно секции; производится установка вспомогательных деталей; монтируется механизм управления.

vorota-podem

Как сделать раму?

Крепление подвижной створки производится в проеме гаража посредством коробки. Чтобы ее изготовить, задействуют деревянные брусья. Крепятся они с помощью металлических угольников/пластин. Для упрочнения конструкции брусья заглубляют в стяжку пола на несколько сантиметров. Крепление короба осуществляется посредством анкеров по всему периметру.

Установка подвижной части

Собираем раму полотна ворот и обшиваем щитом, снаружи покрываем листовым железом;

Установка роликов

Предварительно выполняется монтаж верхних кронштейнов и направляющих. Первые из названных элементов располагаются немного дальше, чтобы обеспечить беспрепятственное перемещение створки.

Изготовление шарнирного узла

Шарнирный узел снизу изготавливается из уголка с отверстием (0,85 см) и приваривается к раме между нижним ребром и серединой отверстия для рычага подъема на 12 см.

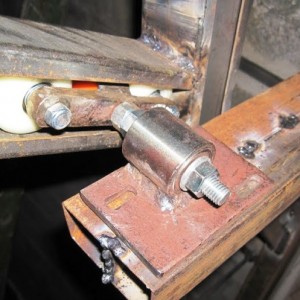

Крепятся кронштейны к направляющим. На этом этапе нужно установить ролики. Снизу поддержку створки обеспечивает пружинный механизм. Он включает в себя кронштейн, регулятор напряжения пружины, регулировочную пластину.

garazhnye-vorota-podemnye-svoimi-rukami-2 garazhnye-vorota2

Изготовление подвижной секции

Подготавливается каркас, для чего используют металлический уголок. Ширина и высота рамы изменяется в зависимости от габаритов проема. Для жесткости нужно обязательно предусмотреть поперечины. Внутрь створки закладывается дерево и утеплитель по необходимости. Снаружи конструкция обшивается листовым металлом.

Изготовление полотна ворот

В качестве полотна можно использовать щит из досок, оббитый металлом, цельное стальное полотно или сэндвич-панель.

При желании полотно закрывается пластиковыми панелями. При выборе теплоизоляционных материалов рекомендуется учитывать их толщину, чтобы утеплитель разместился в щите, не выступая за его пределы. Исходя из этого, будет лучше, если использовать теплоизоляцию в форме листов, плит или матов.

Монтаж вспомогательных элементов

По окончании установки щита, можно начинать монтаж замков, для которых необходимо заранее предусмотреть место еще на этапе создания створки. Также крепится ручка, с помощью которой осуществляется открывание ворот, а еще фиксаторы (щеколды). Ручка снаружи и внутри должна располагаться ближе к основанию конструкции, что упростит эксплуатацию. Задвижки также крепятся изнутри помещения.
Монтаж узла автоматики

Любые виды подъемных ворот могут быть оснащены приводом: секционные, подъемно поворотные и пр. Комплектация этого узла определяется производителем. При желании вполне реально сделать подвижную секцию на дистанционном управлении. Монтаж выполняется в соответствии с прилагаемой инструкцией, так что сложностей при установке возникнуть не должно.

Выбор привода осуществляется на основании информации о массе конструкции. Чем она крупнее, тем более мощный подбирается механизм автоматики. Таким образом, любой вид подъемных ворот (секционные, поворотные и т. д.) под силу собрать самостоятельно.
