Распашные железные ворота для гаража своими руками – пошаговый алгоритм сооружения надежной конструкции

Если у вас есть гараж или вы собираетесь построить его, то вам несомненно понадобятся надежные железные ворота. Они могут иметь разную конструкцию, но я расскажу о распашном варианте как самом простом и надежном среди всех. А главным плюсом этого решения является то, что изделие можно сделать с нуля своими силами, для этого нужно иметь под рукой необходимые материалы и инструмент, а также потратить определенное время на работу.

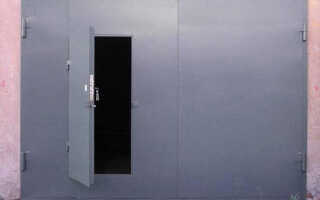

На фото: ворота из железа обеспечивают максимальную защиту от проникновения

Описание рабочего процесса

Перед тем как рассматривать работу этап за этапом, я хочу рассказать вам о некоторых важных нюансах, которые неизвестны тем, кто впервые делает ворота своими руками.

Требования к конструкции таковы:

• Ширина проема должна быть такого размера, чтобы обеспечивать беспрепятственный въезд и выезд из гаража. Общепризнанной нормой является расстояние от зеркала до рамы ворот в 30 см, если въезжать нужно не по прямой, а под углом, то ширину желательно сделать еще больше для удобства движения. Опять же для маленького автомобиля лучше сделать просветы побольше на тот случай, если впоследствии вы купите машину погабаритнее;
• Высота ворот в стандарте равна 200-210 см, этого вполне достаточно для большинства легковых автомобилей. Но если вы не исключаете приобретение микроавтобуса в дальнейшем, то я настоятельно советую делать высоту как минимум 240 мм, я сам переделывал ворота человеку, который вначале пожалел лишние деньги на большую конструкцию, а потом ему пришлось потратить еще на замену конструкции;

Большие ворота обеспечивают удобство пользования гаражом

• Важно учитывать и ширину гаража, по общепринятым нормам расстояние от каркаса ворот до стен должно быть не менее 80 см, это нужно для надежности сооружения;
• Конструкция должна обеспечивать максимальную прочность и надежность, поэтому надо использовать массивный уголок, профильную трубу или швеллер, а листовой металл должен иметь толщину не менее 3 мм. Кроме того, позаботьтесь о качественных гаражных петлях и замках, которые смогут исключить вероятность взлома снаружи;
• Наконец, для предотвращения деформации нужно предусмотреть наличие вертикальных фиксаторов, которые будут надежно фиксировать створки и предотвращать перекос полотен со временем.

Надежный замок – обязательный атрибут гаражных ворот

Разработка проекта

Самая большая ошибка при подготовке – считать, что работу можно выполнить чуть ли ни на коленке, по ходу процесса определяя нужные размеры и параметры. На самом деле это далеко не так, без четкого чертежа вы не сможете сделать ворота, более того – без эскиза вы нормально не рассчитаете количество необходимых материалов.

Сделать проект не так и сложно, нужно выполнить несколько простых действий:

• Если вы только возводите строение, то нужно рассчитать оптимальные размеры ворот и на основании этих данных проводить строительство. Это наиболее предпочтительный вариант, так как вам не нужно подстраиваться под существующие условия, вы делаете все так, как нужно, и в итоге получаете оптимальный результат;
• В случае, если производится замена старых ворот или конструкция ставится в существующий проем, то нужно провести тщательные замеры и записать все параметры на бумаге. Тут важно не ошибиться, так как после сборки каркаса переделать конструкцию будет проблематично;
• Когда все параметры есть, вам нужно определиться с типом конструкции, тут есть два варианта – обычные распашные створки и система с калиткой, когда в большой двери присутствует маленькая для прохода человека. Второе решение сложнее в реализации, зато оно намного удобнее для тех, кто часто бывает в гараже и занимается ремонтом автомобиля. Если же вы самостоятельно не ремонтируете машину и просто ставите ее на ночь, то в калитке нет необходимости;

При наличии калитки створки можно и не открывать, что позволяет сохранять тепло зимой

• Когда все данные есть под рукой, и вы определились с конструкцией, можно сделать чертеж. На нем отражаются все основные размеры элементов, а также места расположения завесов, ручек, задвижек и т.д. Чем подробнее будет эскиз, тем проще вам будет ориентироваться в дальнейшем и тем меньше вероятность ошибок и просчетов.

Вот один из примеров, который можно взять за основу

Подготовительный этап

На этой стадии нужно собрать все необходимое для работы. Я начну с материалов и перечислю основные варианты, которые можно использовать. Точное количество вы сможете рассчитать сами, если у вас есть проект.

Металлический уголок – основа всей конструкции

Итак, для сооружения работ потребуется следующее:

Важно!
Я видел советы от некоторых специалистов по использованию в качестве наружного покрытия профлиста.
Но это не лучший вариант хотя бы потому, что толщина этого материала составляет 0,5 мм и его можно легко вскрыть даже консервным ножом.
Не экономьте и выбирайте прочную наружную отделку.

Профнастил можно использовать для гаража во дворе, в гаражных массивах лучше применять варианты попрочнее

Теперь нужно рассказать, какой инструмент понадобится при проведении работ:

• Сварочный аппарат – без него обойтись не удастся. Можно взять оборудование напрокат, а если вы не умеете работать, то можно привлечь специалиста для сваривания, если вы все подготовите сами, то работа не будет стоить слишком дорого;
• Болгарка и как минимум 5 отрезных кругов по металлу. Советую не экономить на дисках, так как дешевые комплектующие не только быстро изнашиваются, но и могут лопнуть при резке, что небезопасно;

Выбирайте только качественную оснастку

• Для измерения и разметки используются рулетка, уровень и угольник, а также карандаш строительный. Можно взять и маркер, он удобнее по той причине, что метки видны намного лучше;
• Кисть понадобится для окрашивания поверхности после сборки конструкции.

Сборка рамы ворот

Процесс состоит из нескольких этапов, ниже представлена схема, а под ней подробно расписана каждая стадия:

Каждая часть процесса важна

• Рама гаражных ворот состоит из наружной и внутренней части, то есть вам нужно по 4 горизонтальных и 4 вертикальных элемента. При резке я советую особое внимание уделить правильному положению болгарки, часто неопытные резчики допускают перекосы. Чтобы этого избежать, отчертите ровную линию по двум сторонам и идите строго по ней;

Правильно держите инструмент, чтобы даже при разрушении диска минимизировать вероятность травм

• Далее нужно выставить раму ровно, уголок примыкает к стенам, то есть снаружи получается ровная поверхность. При выставлении проверяйте плоскость уровнем, а для контроля геометрии измеряйте диагонали – они должны быть абсолютно одинаковыми. Так как свариваться будут нижние части рамы, лучше поставить ее на возвышение – блоки или стопку кирпича;

Чем ровнее каркас, тем надежнее будет конструкция

• Сварка производится аккуратно и прочно, шов должен идти по всему стыку, точечный вариант не обеспечит необходимой надежности;
• Второй элемент сваривается таким же образом, наружные места сварки зачищаются с помощью болгарки для того, чтобы обеспечить максимально ровную плоскость и наилучшее прилегание створок к поверхности.

Наружные части сварки делаются идеально ровными

Сборка створок

Этот этап я советую начинать после окончания сборки рамы, так как она будет служить основным ориентиром. Железные гаражные ворота –конструкция, в которой важно подгонять все части друг под друга, поэтому старайтесь выполнять работы как можно качественнее.

Сам процесс выглядит так:

• Измеряется размер внутреннего проема каркаса, после чего отрезаются элементы для створок. Для вертикальных частей длина должна быть на 10 мм меньше расстояния в раме, чтобы конструкция легко входила внутрь, а для горизонтальных размер будет еще меньше, вам нужно отнять еще и толщину двух вертикальных элементов каркаса. То есть между створками и рамой должен быть зазор около 5 мм по всему периметру;

Створки лучше всего примерять внутри коробки, так вы гарантированно избежите ошибок

• После выравнивания можно проводить сваривание рамок, следите за тем, чтобы они не сдвигались при работе, и конструкция получалась как можно ровнее. Часто бывают ситуации, когда из-за небрежного отношения к работе, железные ворота получаются изначально перекошенными и их трудно открывать и закрывать;
• Теперь разберемся, как сделать конструкцию еще прочнее: для этого каркас дополнительно усиливается горизонтальными или вертикальными распорками, их положение не имеет значения, главное – укрепить полотно;

Распорки помогают сделать ворота намного прочнее

• Если у вас ворота с калиткой, то нужно сделать под нее проем в одной из створок, усилив его дополнительными ребрами жесткости.

Ребра жесткости усиливают проем под маленькую дверь в створке

Сооружение створок

Изготовление ворот для гаража продолжается путем крепления металлического листа к поверхности, работа проста, но имеет некоторые особенности:

• Лист толщиной 3 мм режется так, чтобы он закрывал стыки сверху и снизу, что касается стыка между створками, то тут может быть два варианта. Первый заключается в том, что на одном полотне лист на 2-3 см не доходит до края, а на другом делается длиннее, тем самым закрывая соединение. Второй предполагает ровное крепление листа на створках посередине, а после к одной из них сверху приваривается металлическая полоска, которая и закроет щель;

Если на железные ворота наварить полосы поверх всех стыков, то это увеличит их взломостойкость

• Лист приваривается точечным методом, при этом очень внимательно контролируйте, чтобы он не сдвигался, иначе переделать работу будет очень сложно;
• Далее нужно примерить петли, для этого берутся усиленные варианты диаметром как минимум 50 мм на шарике или опорно-торцевом подшипнике. Важно выбрать надежный вариант и выставить элементы как можно точнее, надо зафиксировать раму и двери в неподвижном положении;

Надежные петли обеспечивают легкое закрывание и открывание ворот

• Элементы привариваются очень надежно, после чего нужно обязательно проверить, как работает система, и нет ли проблем с закрыванием-открыванием;

Надежная сварка – обязательное условие качественных ворот

• В последнюю очередь прикрепляются задвижки и замки, тут могут использоваться разные варианты.

Важно!
Я советую применять два варианта, например, внутренний и навесной замок, а конструкцию дополнительно усилить засовом, который одновременно закрывает замочную скважину.

Установка и окрашивание

Готовая конструкция устанавливается в проем следующим образом:

• Вначале в стену забиваются закладные элементы, которые будут усиливать конструкцию;
• Далее ставится внутренняя часть каркаса, она приваривается к закладным. К ней можно приварить полосы или уголки, которые будут соединяться с наружной частью;
• Наружная конструкция выставляется по уровню, после чего ее нужно прихватить к внутренней с помощью ранее наваренных соединений;

Две части коробки обязательно скрепляются между собой

• После этого проверяется работа конструкции, если все нормально, то все сваривается до конца.

Разберемся, как правильно покрасить ворота, тут все просто:

• Прежде чем красить конструкцию, поверхность очищается и обезжиривается, это позволит краске держаться лучше;
• Покраска начинается с нанесения грунтовки, она будет защищать поверхность от коррозии и улучшит адгезию финишного слоя;

Перед тем как покрасить металл, обязательно наносится грунт

• Окрашивание лучше производить в 2 слоя, для работы используется атмосферостойкая краска, лучше на акриловой или алкидной основе, цена этих составов выше, но и качество намного лучше.

Конечно, при желании можно украсить ворота элементами ковки – узоры из металла смотрятся эффектно и делают обычные ворота намного интереснее. Но это тема отдельного обзора, которую нужно рассматривать очень подробно.

Такие ворота сразу преображают гараж

Вывод

Сделать железные ворота своими руками не так и сложно, вы сами убедитесь в этом – достаточно собрать одну конструкцию, и если придется делать работу еще раз, то она пройдет быстро и легко. Видео в этой статье еще лучше объяснят некоторые важные нюансы, а если у вас есть вопросы – задавайте их в комментариях.
