Подъемные ворота в гараж своими руками

Гаражные ворота сегодня бывают самой разнообразной формы. Если раньше для всех гаражей делили только распашные ворота из двух или в редких случаях из одной створки, то сейчас такая конструкция устарела и стала менее функциональной и удобной. На сегодня самыми удобными по своей конструкции и принципу работы являются подъёмные ворота секционные или поворотные.

Определяем лучшую конструкцию

Среди самых разнообразных подъёмных ворот можно выделить только две основные их разновидности, от которых отходят все прочие модификации данного вида конструкций. Выделяют такие две категории:

  • Подъёмно-секционные – состоят из отдельно сложенных секций.
  • Подъемно-поворотные – основное полотно цельно и состоит из едино жёсткой конструкции.

Чтобы получить более ясную картину, вы распишем для вас каждую из этих разновидностей и опишем их ключевые отличительные особенности, а даже плюсы и минусы каждой из конструкций.

Подъёмные гаражные ворота из секций

Такая конструкция очень компактная и удобная. Благодаря тому, что полотно состоит из отдельных элементов, оно способно немного изгибаться под определённым углом, но в закрытом состоянии сохраняет неплохую жёсткой и высочайшую надёжность. В основе заложены пластины из толстого металла, калёной стали или алюминия.

Подьемно секционные воротаПоверх них надёжно облачены в пластиковый чехол или толстый слой краски, которые защищают металл от коррозии, повреждений, придают большей жёсткости и делают его привлекательным и красиво оформленным.

Конструкция обладает такими плюсами:

  • Высокая надёжность.
  • Привлекательный внешний вид.
  • Очень компактные и удобные в использовании.
  • Легко монтируются.
  • Очень просто управляются даже вручную.
  • Легко совместить с любыми системами автоматизации работы.

Из недостатков:

  • Сделать привлекательный внешний вид самостоятельно не получится, необходимо по-любому покупать готовые панели.
  • При неправильном монтаже, могут возникать различные затруднения при взаимодействии.
  • Довольно высокая цена готовых изделий и средств их автоматизации.

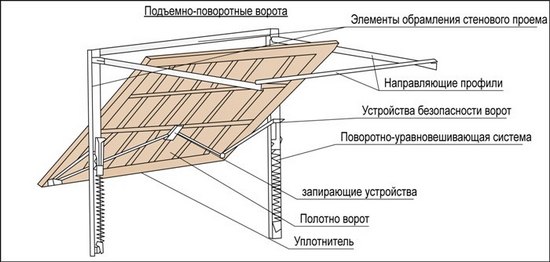

Подъемно-поворотные конструкции

Своему названию они обязаны именно своей конструкции, так как открывание происходит за счёт подъёма и оборота всей передней панели, разворот составляет около девяноста градусов.

Лицевая часть цельная и может состоять из любого металлического листа, который поверх покрыт любыми отделочными материалами. Благодаря тому, что можно использовать просто лист металла, покупать готовые ворота необязательно, а обработать любыми облицовочными материалами вы без труда сможете самостоятельно.

Подьемно поворотные конструкцииТакие подъёмные ворота для гаража хороши тем что обладают очень высокой прочностью, отлично закрываются, помогают сэкономить немного пространства в открытом положении.

Из-за большого веся, открыть такую конструкцию часто довольно сложно вручную, потому использование автоматики является обязательным, а это дополнительные, причём внушительные затраты.

Правила монтажа подъёмно-секционных конструкций

Чтобы самодельная конструкция работала исправно и не доставляла вам никаких проблем в процессе её эксплуатации, тогда следует придерживаться определённых правил во время монтажа, тогда конечный результат не заставит вас пожалеть, и вы будете получать только положительные эмоции.

Чего же следует придерживаться:

  • Старайтесь делать всё максимально ровно, по уровню, а парные элементы устанавливать как можно параллельней друг относительно друга.
  • Не забывайте окрашивать все элементы полностью, очень часто краску наносят в сложенном состоянии, но так задняя часть большинства металлических составляющих не защищена от коррозии краской.
  • Смонтировав раму и установив полотно, не спешите устанавливать автоматику. Пусть ворота отстояться пару недель под активным использованием, так как металл может дать просадку из-за чего что-то может заклинить, а привод попросту испортит всю систему из-за очень сильного давления.

Делаем проект

Чтобы процесс сборки проходил без заминок обязательно перед началом работы всё спроектируйте на бумаге, тогда вам будет проще ориентироваться. По правилам, на чертежах необходимо указывать все размеры, мелкие элементы выносить в отдельные блоки, где в увеличенном масштабе будет всё расписано также с указанием мельчайших размеров. Так, работа будет проходить согласно инструкции и без эксцессов.

Типы различной подьема высоты

В зависимости от высоты притолоки над проемом, изготавливается любой тип подъема. Для стандартного подъема, необходима притолока от 350-400 мм.

Собираем материал и инструменты

Вот вы уже знаете, какой проект ворот у вас будет, разобрались со всеми размерами и параметрами будущей конструкции, осталось только подобрать необходимое количество материалов, а также решить какой поворотный механизм выбрать для своей конструкции.

Из материалов вам потребуется совсем немного, точно запаситесь металлическими уголками, размер которых будет зависеть от подобранных вам роликов и размера ворот. Также обязательно приобретите ролики, которые будут служить основной фурнитурой для ваших ворот также потребуются сами панели для передней панели. Помимо этого, приобретите различные металлические уголки, крепления, анкерные и простые болты.

Конструкция поворотной системы

Схема расположения швелеров направляющих

В качестве опоры для пружины используйте швеллерный кронштейн. Для его крепления просверлите 3 отверстия в одной из полок.

Ничего особо сложного в ней нету, состоит она по большему счету из простой округлённой планки, по которой будет двигаться и поворачиваться каждый ролик панелей. Эти элемент лучше купить готовые, так как сделать самостоятельно ровный полукруг очень проблематично и трудоёмко, да и потребуются специальные инструменты.

Этапы монтажа своими руками

Гаражные подъёмные ворота своими руками собираются согласно следующим этапам:

  1. Первым делом следует подготовить проём под установку, чтобы работать было комфортно.
  2. Следующим этапом будет разметка всего периметра. Следует расставить отметки где какие элементы должны заканчиваться и начинаться.
  3. Свариваем боковые направляющие из уголков, глубина для роликов должна составлять в пределах пяти-шести сантиметров.
  4. Закрепляем боковые направляющие в проёме. Для этого забиваем в стену пруты, затем к ним привариваем наши направляющие. Для большей уверенности можно забить дополнительный прут в потолок и в пол. Лучше производить вывод металлических прутов или пластин ещё в момент строительства гаража, так будет надёжней.
  5. Устанавливаем поворотную рейку, максимально точно с боковой направляющей, чтобы перепад между ними полностью отсутствовал, дабы ролики не цеплялись. Лучше всего их сварить, а поворотную рейку прикрутить к пластинам, которые анкерными болтами закреплены на потолке.
  6. Свариваем потолочные направляющие из тех же уголков. Требования такие же, как и к боковым.
  7. Закрепляем их к потолку или к стене используя анкерные болты и сварку.
  8. Прикручиваем к готовым панелям ролики и устанавливаем их на направляющие.
  9. На противоположном краю, потолочные рейки следует соединить уголком, чтобы они имели жёсткую единую конструкцию.
  10. Красив всё изделие и дожидаемся полного высыхания
  11. Устанавливаем и подключаем автоматику.
Схемасборки подьмных ворот для гаража

Рейсы должны располагаться вертикально. Кронштейны: это опора для пружин, лучше купить готовые.

После этого можно начинать эксплуатировать нашу новенькую конструкцию.

Дополнительно оснащение

В качестве дополнительного оснащения могут служить различные окна для панелей, вспомогательные ручки, запирающие системы, затворы и прочее. Их необходимо подбирать очень тщательно исходя из дизайна и особенностей вашей конструкции.

Автаматика для ворот

На боковых витках пружины сделайте своеобразные крючки, внизу присоедините регулятор натяжения из прутка.

Например, покупая какой-то затворный механизм, обязательно продумайте как он будет установлен, чтобы не получилось так, что вы его купили, а установить на ваши ворота не представляется возможности.

Дополнительно усиление

Дополнительное усиление ворот поможет значительно снизит риск, что их попросту вырвут из вашего гаража. Для этого следует приварить угловые пластины и вывести их на переднюю и заднюю часть стен, к которым закреплены боковые направляющие. Затем в этом месте вкручиваете анкерный болт или забиваете арматуру.

Подключение автоматики

Подключение автоматики для ворот

К ним и привариваете эти пластины. Получается, что после такой модификации, воротам просто некуда деться и они надёжно удерживаются этими пластинами в проёме.

Экономим при установке

Конечно же, основной экономией будет то, что вы делаете всё своими руками и из простого купленного металла, а не из готовой заводской конструкции. Также отличным методом экономии является использование не слишком толстого металла для направляющих, вполне достаточно применять уголки с толщиной 4 миллиметра, этого будет с лихвой хватать. Покупка более толстых уголков потянет за собой лишние траты, которые будут неоправданными.
