Как самому сделать раздвижные ворота

Откатные ворота для ограждений набирают всё большей популярности. Обусловлено это тем, что они очень удобные в использование, есть возможность автоматизации, для управления конструкцией с пульта на довольно большом расстоянии. Такие готовые конструкции обойдутся вам довольно в солидную сумму денег, потому отличным вариантом будет сделать всё самостоятельно.

Схемы и чертежи

Чтобы было проще работать, необходимо иметь под рукой точную схему и чертёж со всеми размерами и прочими указаниями, которые помогут проделать работу в полном соответствии со схемой и технологическими характеристиками. Ниже будет представлена наглядная схема типичной конструкции, которую имеют автоматические раздвижные ворота:

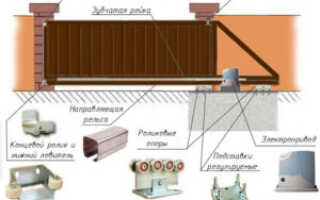

Схема откатных ворот

Необходимые комплектующие и материалы

Вот вы уже ознакомились со схемой, подкорректировали её под свои размеры и точно знаете, что хотите получить в конечном результате. Можете переходить к следующему этапу, началу подготовительных работ, а именно сбору всего необходимого материала и комплектующих, которые впоследствии помогут создать компактную, удобную и очень функциональную конструкцию.

Что же из основных материалов вам потребуется заготовить:

  • Трубы квадратные, 45х45, с толщиной стенок не меньше двух миллиметров.
  • Уголок 50х50, с толщиной стенки не меньше трёх миллиметров.
  • Облицовочные материалы, чтобы обшить нашу раму для придания её более привлекательного внешнего вида.
  • Ролики, количество будет зависеть от размеров ворот.
  • Арматура для создания каркаса под фундаментом.
  • Швеллер, для создания основания.
  • Различные крепления.
  • Провода для подачи электричества и металлический или пластиковый корпус для прокладывания их под землёй.
Выбираем привод для раздвижных ворот

Выбор привода: нагрузка 250-300 Вт является достаточной для подвижной створки менее 300 кг.

Их комплектующих потребуется подготовить:

  • Систему автоматизации и все комплектующие для неё.
  • Системы оповещения открытия ворот.
  • Замок и ручку для взаимодействия с конструкцией.

Также при надобности можно закупить такие материалы, как краска, дополнительные декорации и прочее.

Подготовительные работы

К подготовительному этапу относятся все черновые работы по уборке и подготовка ямы для основания. Сначала полностью зачистите площадку для комфортно работы, уберите все кусты, деревья, мешающие ветки и прочий мусор. Затем приступайте к земляным работам. Яму следует копать не меньше чем полтора метра в глубину, ширина при этом составляет минимум сорок пять сантиметров.

Если в вашем регионе грунт промерзает глубже чем на полтора метра, тогда фундамент соответственно следует делать глубже граничного показателя промерзания на двадцать сантиметров.

Этапы создания откатных ворот

Раздвижные ворота своими руками сделать довольно просто, вам необходимо лишь следовать по этапам, которые мы сейчас опишем для вас и трудностей и заминок возникнуть не должно. При условии, что вы будете делать всё так, как будет указано в каждой из рекомендаций.

Монтаж раздвижных ворот будет проходить по такому плану:

  1. Устройство фундамента.
  2. Установка опорных столбов.
  3. Обеспечение подачи электричества и конструкции.
  4. Монтаж рамы будущих ворот.
  5. Установка фурнитуры и дополнительных комплектующих.

Сделать самодельные раздвижные ворота по такому плану очень легко, необходимо только обзавестись желанием, временем и проделывать всю работу не спеша, чтобы наверняка получить качественную и надёжную конструкцию.

Схема бетонирования

Устанавливаем столбы на 10−20 см ниже точки промерзания грунта. Для средней полосы — 150−170 см, размер столбов 40−50 см между опорами фундамент заглубляется на 40−50 с при такой же ширине.

Делаем фундамент

Первым делом нам необходимо сделать закладной элемент, который впоследствии будет служить основанием. Для этого берём арматуру и нарезаем четыре отрезка, на двадцать сантиметров длине глубины нашей ямы. Свариваем их в единую конструкцию п-образной формы по два отрезка на каждой стороне, шириной, равно ширине швеллера. Затем эту конструкцию привариваем к швеллеру.

Фундамент для откатных ворот

Арматурная конструкция делается из восьми длинных вертикальных стоек (150–170 см) по четыре с каждой стороны, и две коротких посередине.

Закладной элемент готов, теперь вставляем его в яму и вдавливаем арматуру в грунт до уровня, пока швеллер не поравняется с землёй. После этого заливаем раствором и оставляем высыхать на три-пять дней.

Установка столбов

Столбы необходимо также бетонировать, устанавливаются они на обеих краях забора, отступив от него не более трёх-пяти сантиметров, чтобы не получилось слишком большого зазора. Обязательно проверяйте как они установлены уровнем, это очень важно, так как если столб будет стоять криво, ворота не закроются.

Глубина закапывания опор составляет не меньше семидесяти сантиметров, но лучше перестраховать себя и углубить их ещё на тридцать сантиметров, то есть до одного метра в глубину. Так, риск что опара будет расшатана в процессе эксплуатации существенно снизиться.

Прокладываем подачу электричества

Чтобы после монтажа всех ворот не возиться с прокладыванием провода электрического питания для автоматики, следует проделать это ещё на начальном этапе.

Прокладка кабеля

Прокладка кабеля. Для питания привода достаточно кабеля сечением провода 1,5 мм, а под фотоэлементы и лампу 0,75 мм

Для этого нам потребуется от счётчика прокопать траншею глубиной не больше двадцати-тридцати сантиметров, в которую мы и спрячем провод. Сам провод протягиваем сквозь трубу из пластика или металла, отличным вариантом будет использование пластиковой гофрированной трубы, которая специально для этого предназначена.

Затем устанавливаем получившийся элемент в траншею и закапываем, при этом плотно утрамбовав её. На выходе провод изолируем и вытаскиваем с запасом примерно полтора-два метра, чтобы была возможность проводить с ним манипуляции.

Схема монтажа и прокладка кабелей

Сразу продумайте систему безопасности проводки. К ней не должен быть свободный доступ, и она должна быть защищена от повреждений.

Устанавливаем раму

Устанавливая раздвижные ворота своими руками, а точнее, раму от них, необходимо проводить всё очень аккуратно и максимально точно. Сначала монтируем два нижних ролика, приваривая их на швеллер. Постоянно проверяйте чтобы они стояли очень ровно, на одной линии и крутились в направлении противоположной стороны. После этого сразу привариваем к столбу верхний ролик и устанавливаем на них нашу раму. Для этого достаточно просто сбоку установить край рамы на один ролик, и протянуть её по всем.

Схема рамы

Изготавливают створку в виде прямоугольника с размерами в пределах 2,0 – 2,5 м высоты и 2,5 – 3,0 метра длины.

Когда рама стоит на своём месте, следует зафиксировать её на верхней части. Для этого рядом с роликом привариваем уголок, который не даст раме отойти от ролика и будет плотно удерживать её в правильном положении. С этой стороны всё, переходим к противоположному концу.

На нижней части рамы, которая прилегает к столбу, привариваем п-образный уголок, он будет служить держателем, чтобы ворота не провисали. С верхней стороны также делаем уголок, который будет удерживать ворота и не даст им упасть даже при существенном ударе с внешней стороны.

Вставляем раму ворот

Рама должна аккуратно одеваться на роликовые каретки, а выставлять их нужно по уровню.

Дополнительно к нижнему краю можно приварить ролик, который в процессе движения рамы будет ехать по земле, тем самым облегчая давление на конструкцию фундамента и автоматику.

Установка концевого ролика

Не забывайте, что концевой ролик должен накатываться на нижний уловитель таким образом, чтобы он разгружал его при закрытии.

Установка дополнений

По вашему желанию можно дополнительно установить различные ручки, замки, системы оповещения начала движения, сигнализацию, домофон и прочее. Всё это делается уже после завершения основного монтажа.

Лучшими дополнениями для откатных ворот служит ручка, которая поможет открыть их в случае, когда электричество будет отсутствовать и система оповещения, которая обезопасит все находящихся вблизи в момент, когда ворота будут открываться дистанционно с дальнего расстояния.

После завершения монтажа, когда конструкция раздвижных ворот полностью готова, все металлические элементы необходимо покрыть краской для защиты их от коррозии и быстрого старения металла. Вот и всё, теперь вы знаете как сделать раздвижные ворота своими руками и можете незамедлительно приступать к строительству следуя всем нашим советам.
