Как правильно рассчитать забор из профнастила

Если планируется изготовление забора из профнастила, необходимо сделать расчет материалов (лист, опоры, крепеж). Чтобы упростить задачу, составляется схема будущей конструкции с учетом длины ворот (распашных, раздвижных) и калитки.

В случае, когда работы планируется проводить своими руками, наброски забора, расчет материалов, подготовка и монтаж – всё придется брать на себя. Если обратиться к профессионалам, в общую стоимость войдет составление проекта и работы по установке.

Что учитывается при расчете

Сначала необходимо определить, есть ли серьезный уклон местности. В данном случае делается перепад высоты установки профлиста. Тогда потребуется больше материала (часть опор будет выше).

Расчет основывается на особенностях конструкции: тип стоек/опор, ширина между ними, длина лаг, используемых для крепления профлиста, способ монтажа ворот (распашных, раздвижных), фундамент и его характеристики, а также количество профилированного настила.

Пример рассчета забора из профлиста

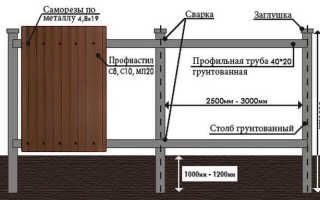

Схема забора и его пример рассчета

Одним словом, чтобы рассчитать материал, нужно учитывать устройство забора из профнастила. Плюс к тому добавляется небольшой запас. Крепежные элементы (саморезы), посредством которых монтируется профилированный лист, берутся из расчета 5-7 шт./лист в зависимости от количества поперечин. Рекомендуемый тип используемого материала – стеновой (марка С). Можно выбрать оцинкованное исполнение профлиста или с полимерным покрытием.

Выбор конструкции ограждения

Чертежи заборов составляются на начальном этапе, что значительно упрощает монтаж и позволяет построить надежную конструкцию. Расположение профлиста относительно грунта может быть разным: утопленная или приподнятая установка. Если выбран ленточный вариант фундамента, в данном случае также зазор между основанием и профнастилом разнится.

Отличается еще и тип стоек: кирпичные с армировкой в виде металлической трубы круглого сечения; профилированные трубы квадратной (60х60 мм) или прямоугольной (40х60 мм) конфигурации. Расчет материала основывается еще и на том, каким способом крепятся лаги: внакладку, встык. От этого также зависит расстояние между соседними стойками.

В первом случае оптимальной является двойная ширина профлиста, причем в расчет берется именно полезная ширина. Если каркас монтируется встык, максимальное расстояние между столбами – 3 м. Располагаться профилированный материал может вертикально и горизонтально. Кроме того, конструкция забора может быть сплошной и с просветами для столбов.

Марки и размеры профлиста

Распространенные марки и размеры профлиста

Распространенные размеры профлиста: высота 2 м, полная и полезная (рабочая) ширина зависит от того, какая марка изделия выбрана. Если схема забора и монтажные работы выполняются своими руками, нужно обеспечить максимальную надежность конструкции.

Наиболее распространенные марки профилированного материала по соотношению цена-качество: С8, С10, С18, С20, С21. В обозначении зашифрована высота волнообразного профиля профлиста, соответственно, 8, 10, 18, 20, 21 мм. Толщина материала не должна быть ниже 0,5 мм.

Горизонтальное крепление профнастила с просветами

Чтобы рассчитать количество материала в данном случае, нужно учесть, что ширина одного изделия при установке одновременно является высотой забора. Расстояние между столбами является определяющим. Длина профлиста должна быть примерно равной значению этого параметра. Делая расчет материала, нужно вычесть 10-20 мм, что обусловлено возможными неровностями стоек.

При горизонтальном расположении листа можно выполнить сплошной монтаж. Тогда в местах соединения проф-изделий учитывается небольшой нахлест, равный сумме половины ширины одной стойки и 10-15 мм.

Вертикальная установка без просветов для столбов

В данном случае схема забора представляет собой сплошное полотно без малейших зазоров между листами. Стойки скрыты за профнастилом. Чтобы посчитать количество столбов, нужно определить рабочую ширину профилированного изделия. Важный нюанс – все соединения должны попадать на стойки. Это обеспечит повышенную надежность конструкции.

При сплошном монтаже пролет между столбами соответствует суммарной рабочей ширине листов, из этого значения нужно вычесть ширину одного столба. Такой расчет производится для ограждения, на ширину пролета которого приходится два листа.

Забор с вертикальным полотном без просветов

Схема ограждения сплошного полотно без малейших зазоров

Если рассмотреть ситуацию, когда между двумя стойками располагается три единицы профилированных изделий, то рассчитать количество материала можно следующим образом: суммируется полезная ширина трех листов, из полученного значения вычитается ширина двух столбов.

Расчет общего количества листов для данного случая: из величины периметра вычитается числовое значение ширины всех столбов (их количество умножается на ширину одной стойки), затем результат делится на расстояние между опорами и умножается на количество профилированных изделий в каждом пролете. Причем достоверный расчет подразумевает вычет ширины ворот (распашных, раздвижных) и калитки, если она располагается рядом.

Основание для забора из профилированного материала

Чтобы рассчитать основу под ограждение своими руками, необходимо обладать информацией о характеристиках почвы: состав, а также глубина промерзания. В этом заключается сложность задачи.

Виды фундаментов под столбы

Различные виды фундаментов под столбы

Поэтому чаще производится приблизительный расчет. В данном случае рекомендуется выбрать основание ленточно-столбчатого типа. Такое решение обеспечивает равномерное распределение нагрузки, оказываемой на забор при пучении грунта.

Главная особенность фундамента данного вида заключается в определении глубины заложения столбов, тогда как ленточная основа может быть заглублена до 0,5 м ниже поверхности почвы. Чтобы вычислить глубину заложения столбов, нужно определить уровень нагрузки, оказываемый ветром и приходящийся на единицу стойки.

Вычисляется этот параметр на основании площади профнастила пролета, аэродинамического коэффициента для вертикально расположенных плоских поверхностей (равен 1,4), показателя скоростного ветрового напора.

Также определяется значение момента кручения. При его делении на коэффициент момента сопротивления (равен 225), можно узнать глубину заложения основы под столбы забора.

Рекомендации

Чтобы своими руками определить, насколько глубоко следует закладывать стойки, допускается использовать характеристики грунта, в частности, глубину промерзания. Для разных регионов эта величина может быть различной. При подготовке траншеи под фундамент, в частности, отверстий под столбы, нельзя допустить, чтобы стойка выходила за пределы песчаной подушки, расположенной под бетонным основанием. Это приведет к ускорению процессов коррозии металла.

Таким образом, все расчеты (количество материала, фундамент) следует выполнять только после того, как была составлена схема будущего ограждения. Когда вычисляется количество профилированных листов, нужно вычесть из периметра длину ворот (распашных, раздвижных) и калитки.

Все действия можно выполнить своими руками, единственная сложность – расчет фундамента забора. Когда продумывается конструкция ограждения, нужно максимально защитить нижнюю часть профнастила от повреждений под воздействием пыли, сора.
