Делаем самостоятельно откатные ворота из профиля

Откатные ворота из профнастила выглядят презентабельно, экономят пространство на участке при эксплуатации. Сегодня это популярный вариант и в частном доме, и на даче. Профилированный лист отличается прекрасными характеристиками: эстетическая привлекательность, надежность, долговременная эксплуатация. Цена такого материала средняя, а если выбрать механическую конструкцию вместо автоматики, можно уменьшить себестоимость секции из профлиста при самостоятельном изготовлении.

Особенности устройства откатных ворот

Вплотную к забору крепится подвижная створка – это и есть ворота откатного типа. При эксплуатации такая конструкция продвигается в сторону вдоль ограды. Устройство: подвижная секция, которая удерживается в вертикальном положении посредством несущего блока и фурнитуры (уловители, кронштейны, роликовые опоры).

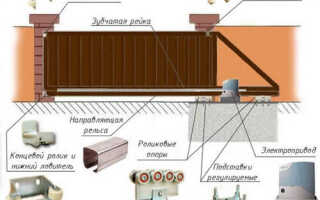

Устройство откатных ворот

Устройство откатных ворот и размещение автоматики

Управление осуществляется либо посредством электропривода, либо с помощью механики. В первом случае достаточно нажать на кнопку, чтобы подвижная створка пришла в движение и продвигалась вдоль забора.

Подобные конструкции оснащаются еще и зубчатой рейкой, чтобы можно было передавать усилие от электропривода подвижной секции. Второй вариант придется открывать/закрывать самостоятельно, воздействуя на ворота собственными силами.

Выбор фурнитуры, автоматики

Важная часть конструкции – нижний направляющий блок, на который устанавливается подвижная секция. Длина этого элемента превосходит ширину проема на половину значения данного параметра. Соответственно, направляющая балка подбирается с учетом размера проема, который нужно закрыть воротами. Роликовые опоры и нижний уловитель рассчитывается на определенную нагрузку.

Например, размеры направляющего блока не должны быть меньше 8,5х9,5 см при весе конструкции свыше 300 кг. Толщина металла в таком случае берется примерно 4-5 мм. Для подвижной створки не тяжелее 300 кг достаточно использовать направляющий блок размерами 6х7 см, а толщина металла в данном случае может быть равна 3,5 мм.

Выбор привода для ворот

Для ворот массой 400-600 кг оптимален привод на 800 кг. А для тяжелых ворот до 1100 кг подойдет модель CAME BK 1200, для легких 300 кг — Doorhan Sliding 300.

На основании таких же параметров делается выбор электропривода: чем более крупногабаритная и тяжеловесная конструкция будет устанавливаться на подвижную фурнитуру, тем более мощным должен быть привод. При этом добавляется еще некоторый запас, так как на забор из профлиста оказывает влияние ветровая нагрузка. Для примера, конструкция весом до 300 кг способен потянуть электропривод мощностью не более 300 Вт.

Схема, чертеж

Чтобы упростить себе задачу при монтаже откатных ворот, рекомендуется составить схему. Чем более подробно будут показаны размеры, тем проще будет задача по сборке подвижной секции, а также по ее установке:

Схема фундамента для ворот откатного типа

Параметры закладки фундамента для ворот

Следует обозначить параметры фундамента: ширина, глубина заложения, длина. Последний из параметров должен быть равен половине ширины проема. Также на чертеже указывается высота ворот, расстояние до всех точек установки фурнитуры.

Чертеж сметаллического каркаса подвижной секции

Чертеж самого металлического каркаса подвижной секции

Последовательность действий при монтаже

Начинать следует с разметки участка под фундамент. Затем выполняется обустройство основания с закладной деталью, прокладывается электропроводка, устанавливается воротная рама и подключается автоматика.

Подготовка места, разметка

Участок рядом с крайним столбом забора нужно разметить, чтобы в дальнейшем было проще ориентироваться при копке ямы. От крайней точки столба откладывается в направлении движения ворот нужное расстояние (1/2 ширины проема). Делать это нужно максимально близко к ограждению. Затем определяется ширина будущей ямы: обычно берется значение 40-50 см.

Как правило, опоры готовой ограды устанавливаются в фундамент, поэтому второй крайний столб допустимо задействовать в качестве ответной стойки.

Обустройство фундамента

Яма копается в среднем до уровня 1,5 м. При этом играет роль граница промерзания грунта, но откатные конструкции обычно тяжеловесные (300-800 кг), соответственно, рекомендуется обустраивать более глубокий фундамент, чем значение глубины промерзания почвы (1,5-2 м).

Обустройство фундамента для ворот

Глубина траншеи в месте установки колонн должна составлять не менее 1,7 м, а в месте перемычки – не менее 500 мм.

Для бетонного раствора берутся такие компоненты: вода, цемент, песок, щебень. Соотношение долей может варьироваться в зависимости от марки бетона.

Закладная деталь

В качестве этого элемента принято использовать швеллер. К нему крепится каркас из арматуры, который опускается непосредственно в яму. Закладная деталь располагается так, чтобы ее боковые полочки были направлены книзу.

Основание швеллера после заливки ямы бетонным раствором должно располагаться вдоль ограждения, вровень с поверхность почвы. Но перед бетонированием необходимо заложить кабель-канал под проводку.

Перед началом установки подвижной створки из профнастила рекомендуется дать фундаменту отстояться на протяжении 2 недель.

Закладка кабеля

Электропривод устанавливается в центральной точке закладной детали. Соответственно, к этому участку нужно подвести провода. Расстояние от наружного края швеллера должно составить 5-7 см. На этапе обустройства фундамента был заложен кабель-канал.

Может потребоваться копка траншеи, где будет пролегать гофро-труба, для чего предварительно определяют, откуда будет подводиться провод. И уже после этого бетонируется основание.

Схема подключения элементов автоматики

Схема подключения элементов автоматики откатных ворот

Монтаж воротной рамы

С учетом подготовленного чертежа, в котором обозначена высота и длина подвижной секции, а также размеры ребер жесткости, выполняется нарезка профилированной трубы для изготовления каркаса.

Сначала рекомендуется выложить все конструкционные элементы на ровной поверхности. Чтобы избежать ошибок, металл лишь прихватывается, а после проверки уровнем и рулеткой всей конструкции можно выполнить надежную сварку каркаса.

Изготовляем какркас для рамы

Раскладываем нарезанные части профильных труб сечением 60х40 мм и прихватывают их сваркой по краям. Точно выверяют диагонали рамы, после чего полностью заваривают швы.

Затем конструкция грунтуется и окрашивается. Ее установка начинается с монтажа опорных роликов. Чтобы определить точку их расположения, нужно расположить сверху несущий блок и поставить каркас. Эту конструкцию необходимо продвигать до момента, пока проем не будет закрыт. Рекомендуемое расстояние между крайними опорными столбами забора и несущей балкой – не более 5 см.

Готовим каркас к покраске

Из трубы 40х20 мм нарезают части внутренней обрешетки. Прихватывают их, проверяют по уровню, не повело ли конструкцию, а затем заваривают швы.

На следующем этапе нужно приварить площадки под опорные ролики. Затем крепятся непосредственно сами консольные блоки. Сварка металлического каркаса и несущей балки выполняется при условии, что центральная точка второго из элементов приходится на середину фундамента. Это позволит распределить нагрузку. Затем крепится верхний кронштейн.

Установка рамы в несущую лагу

Отодвигают несущую балку , чтобы ее середина совпала с центром фундамента, монтируем каркас ворот и приваривают его к балке.

Обшивка каркаса

Чтобы не повредить защитное покрытие профлиста, рекомендуется выполнить обшивку после окончания сварочных работ. Вырезается лист нужных размеров, а его крепление к металлическому каркасу выполняется посредством саморезов. Можно сделать одностороннюю или двустороннюю обшивку.

Монтаж автоматики

В первую очередь к нижней части полотна подвижной секции (профильной трубе) крепится зубчатая рейка. Она должна располагаться по всей длине ворот из профлиста. Электропривод располагается в центральной части закладной детали фундамента.

Установка привода к зубчатой рейки

Важный нюанс: рекомендуемое расстояние между зубцами рейки и аналогичными элементами узла автоматики должно быть равно 1 мм.

Это сделает движение подвижной секции плавным. Питание электропривода осуществляется кабелем 2,0х1,2 или 2,0х2,0. Для подключения фотоэлементов используют провода 2,0х0,5; 4,0х0,5.

Концевые выключатели располагают на зубчатой рейке. Можно установить механические или магнитные исполнения. Сам привод подключается в соответствии с инструкцией: фаза и ноль.  Фотоэлементы обычно располагают на столбах в количестве 2 шт.: приемник и передатчик.

Рекомендуемое местоположение – друг напротив друга. Это повысит их эффективность. Сигнальная лампа крепится со стороны улицы. Все эти элементы устанавливаются посредством резьбового соединения.

Сигнальная лампа не является обязательной частью системы автоматики, без нее можно обойтись. Однако с целью обеспечения безопасности все же не рекомендуется пренебрегать такой лампочкой, когда обустраиваются откатные ворота из профнастила своими руками. Ее ключевая функция – передача информации о том, что транспорт покинул территорию.
