Делаем самостоятельно фурнитуру для откатных ворот

Очень удобным решением при малой площади двора является использование откатных ворот, которые практически не занимают внутреннее пространство и способны очень компактно открываться. Особенно хорошо они подходят в случаях, когда гараж находится практически сразу возле ворот и необходимо сразу поворачивать чтобы в него заехать. Но такие ворота нуждаются в специальной системе для своей работы.

Конструкция и важная фурнитура

Конструкция откатных ворот довольно простая, но состоит из множества отдельных элементов которые должны работать отлажено и монтаж необходимо проводить очень качественно, так как именно от этого будет зависеть их продуктивность и работоспособность.

В целом конструкцию можно описать так:

  • Воротное полотно.
  • Направляющие.
  • Привод.
  • Уловители.
  • Ролики для возможности движения.
  • Дополнительные комплектующие.

Самыми важными элементами, которые имеет фурнитура для откатных ворот являются ролики, привод или двигатель, редуктор привода и уловители. Именно они дают возможность откатным воротам работать исправно и без особого усилия.

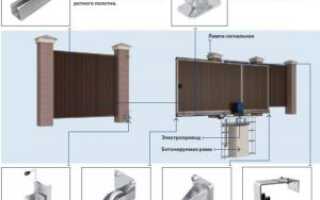

Важные комплектующие для откатных ворот

Важные комплектующие для ворот

Изготавливаем фурнитуру и комплектующие своими руками

Сейчас вы узнаете, как удешевить конструкцию и не покупать готовые материалы, а сделать некоторые из них своими руками либо найти дешёвые аналоги. Мы расскажем вам как сэкономить на роликах, сделать закладные трубы, какой аналог приводу использовать и какой редуктор к нему подсоединить.

А также расскажем о создании системы управления и как её сделать. Вам необходимо только запастись временем и огромным желанием потрудится на благо себе и своему частному участку.

Изготавливаем ролики

Для этого нам потребуются металлические цилиндры с толщиной стенки не меньше пяти миллиметров, для увесистых ворот толщина должна быть от одного сантиметра. Подбираем под внутренний диаметр цилиндра два подшипника, выдерживающие радиальное давление и плотно устанавливаем их туда, лучше по краям проделать сварочный шов, чтобы подшипники не сместились или не выпали.

Самодельные ролики

В качестве роликов лучше подходят подшипники от генератора жигулей. Диаметр подшипника от 14 до 40мм, необходимо чтобы он свободно помещался в трубу и двигался.

После того как ролики для откатных ворот готовы, вырезаем две трапеции из листов металла толщиной три миллиметра, и квадрат шириной чуть больше ролика.

Внутрь подшипников плотно вставляем круглый прут и аналогично привариваем края. К пруту параллельно привариваем трапециевидные пластины, которые затем скрепляем металлическим квадратом. На этом процесс создания роликов окончен.

Делаем закладную трубу

Закладные опорные трубы представляют собой толстостенные металлические квадраты. Сделать такой бюджетный вариант своими руками можно с помощью уголков или швеллера. Используя уголки, свариваем четыре по всей длине и столб будет готов. Швеллер сваривается только с двух сторон. Сверху и снизу наваривается квадрат, чтобы закрыть пустоту от влаги. Высота опорного столба зависит от параметров ваших ворот.

Проль направляющий для ворот

Балка должна быть в 1,5 раза длиннее ширины ворот. Чем больше створка, тем толще подбирается металл для направляющей.

Если беспокоитесь о прочности такого изделия, можете дополнительно внутри наварить несколько пластин на верхнем и нижнем краю. Тогда квадрат станет значительно прочнее и лучше сохранит форму даже при очень сильном давлении на опорные столбы.

Квадратная труба для консоли сечением 60х60х4мм

Оптимальным вариантом считается квадратная труба сечением 60х60х4мм, длина должна соответствовать ширине ворот, умноженной на 1,5.

Двигатель для ворот

Если вы не хотите покупать готовую автоматику, тогда можно попробовать изготовить бюджетный вариант из любого подходящего электрического двигателя. Для таких целей подойдут любые электродвигатели на 220 вольт с мощностью не меньше чем 250 Ватт для ворот до 500 килограмм, для более тяжёлых необходим привод с мощностью 500 и более Ватт.

Ставим двигатель для ворот отктного типа

Выбирайте привод в диапазоне мощности 1,2–2,5 кВт, в зависимости от массы полотна ворот.

Достаточно подключить его к электрической сети, надёжно закрепить к фундаменту и настроить редуктор. Помимо мощности, привод не должен выдавать слишком больших оборотов иначе есть риск что он сгорит или испортит конструкцию ваших ворот.

Подбирайте такие изделия, которые оборачиваются со скоростью не больше одной-двух сотен оборотов за минуту. Этого будет вполне достаточно чтобы открыть створку за короткое время и без проблем заехать на ваш участок.

Делаем бюджетный редуктор

Для того чтобы получить бюджетный редуктор, нам потребуется зубчатая рейка, длиной равной длине всей конструкции ворот, а также шестерня для её проталкивания. Если шестерню легко найти на металобазах или купить в магазине, то с рейкой есть небольшие проблемы. Изготовить такую самостоятельно у вас вряд ли получиться, так что единственным вариантом является поиск похожих на других механизмах.

Очень часто такие встречаются в коробках передач автомобилей, так что вам прямая дорога к пункту приёма металлолома. Ищите там автомобили, разбираете и вынимаете из них рейки. Но такой метод занимает очень много времени, так что рациональней буде просто купить готовую в магазине, она будет дешевле чем специализированная от производителей приводов.

Как изготовить блок управления

Самым банальным и простым решением будет штекер и розетка, который находятся рядом с приводом или удалённо от него. Вставляете штекер, ворота отодвигаются, и вы заезжаете. Но в таком случае необходимо будет сделать и переключатель, который сменит полярность двигателя и при следующем включении запустит процесс в противоположную сторону.

Если вы хотите упростить задачу, тогда покупайте специальную плату в магазине с электротехникой, припаиваете к ней две кнопки и подключаете привод к сети. Пульт должен устанавливаться своими руками на пути кабеля с подачей, а также к нему необходимо подсоединить кабель от кнопок смены полярности. Таким образом, нажимая каждую из кнопок ворота будут двигаться в необходимом направлении.

Схема монтажа автоматикиЕсть ещё более сложный, но продвинутый вариант. Вам необходимо купить приёмник сигнала, к которому подключаете питание привода и провод от управления. В комплекте с приёмником идёт пульт, которым и будет осуществляться управление. Настраиваете своими руками необходимые для вас режимы и вперёд. Теперь ваша створка будет открываться автоматически на удалённом расстоянии.

Стоит ли изготавливать или лучше купить?

Если у вас нету лишних средств и вы без проблем можете выделить несколько дней на поиски нужных материалов и последующую их сборку своими руками, тогда конечно, единственным вариантом для вас будет самостоятельно изготовление. Если же у вас есть возможность заплатить солидные деньги за готовое изделие, тогда конечно, лучше купить заводскую сборку так, как она в разы качественней самодельной и гораздо лучше проявляет себя в работе.

Сравнивая стоимость обеих вариантов можно с уверенностью сказать, что если комплектующие для откатных ворот будут делаться своими руками, то цена будет примерно в пять раз ниже.

Покупная фурнитура обойдётся вам в среднем в триста долларов, так что считайте какой вариант более приемлем для вашего кармана и, конечно же, ваши пожелания.
